一、產品概述

1. 概述

微機消諧裝置將微機技術用于電網消諧，利用計算機快速、準確的數據處理能力實現快速傅里葉分析，其選頻準確。通過對PT電壓的采集，對電網諧振時的各種頻率成份能快速分析，準確的辨別出諧振故障。

如果是電網諧振，微機控制器發出指令使消諧電路投入，實現快速消諧。本裝置對各種高頻、低頻和工頻諧振均準確判斷，動作迅速，較完善地解決了電力系統中電網的消諧問題，并能記錄發生的故障以及故障發生的時間。本裝置可廣泛應用于發電廠、變電站及鋼鐵、煤炭、石油化工等大型廠礦企業的電力系統。

2. 功能及特點

u  模塊化設計，結構緊湊，技術先進，高速DSP核處理器使運算實時性和動作準確性得以保證；

u  實時監控系統狀態，對出現的異常運行狀態做出準確判斷，并作出及時動作；

u  工業標準的RS-485通訊接口，可以向上位機傳送系統的運行狀態；

u  故障追憶功能，顯示最近20次歷史故障記錄；

u  具有良好的電磁兼容性，適合在強電磁干擾的復雜環境中應用；

u 雙硬件看門狗電路確保軟件運行的可靠性；

u 中文液晶顯示，運行狀態清晰，菜單式操作，方便易用。

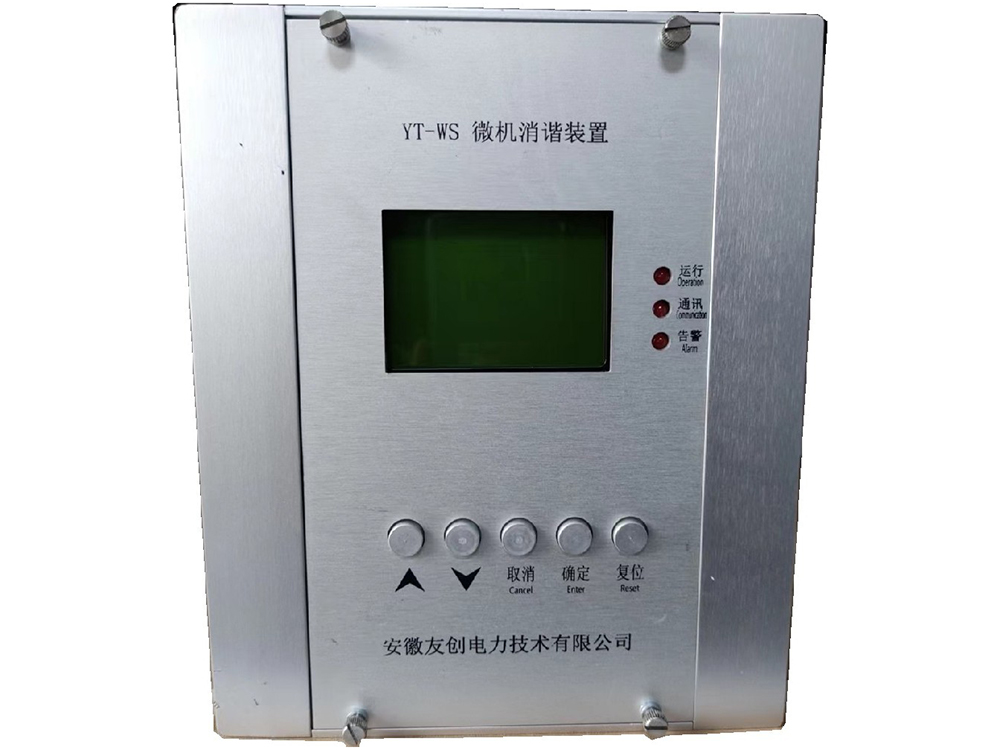

3．裝置正面效果圖

信號燈及按鍵說明：

u 運行： 正常運行指示燈;

u 報警： 故障指示，系統正常運行后熄滅；

u 通訊： 通訊指示，收到后臺通訊時閃爍。

u ↑↓：菜單選擇和參數調整按鍵；

u 確認： 進入下級菜單和確認參數設定按鍵；

u 取消： 返回上級菜單和取消參數設定按鍵；

u 復位： 系統重新啟動按鍵。

4．工作原理

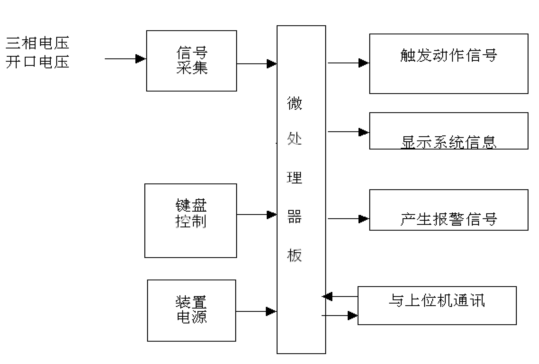

    微機抑制柜控制裝置是基于PT提供的電壓信號而設計的產品。裝置總體結構如下圖所示：主要由微處理器板、按鍵顯示板、信號輸出板和電源板構成。
