一、產品簡介

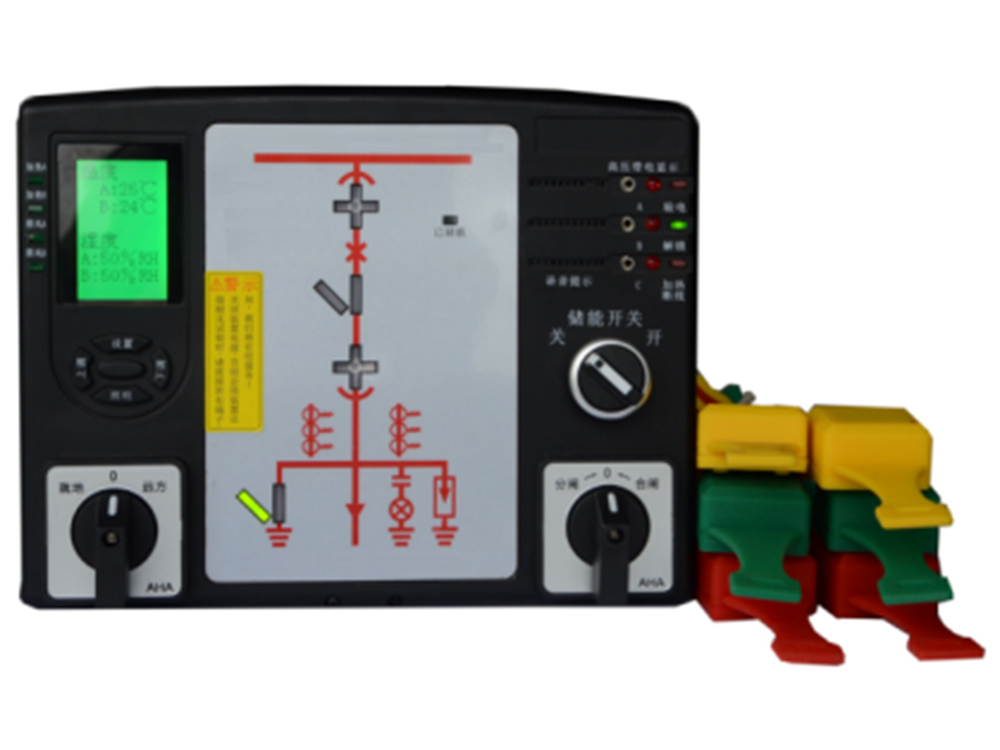

AHYT-KC系列開關柜智能操控裝置

     AHYT-KC系列開關柜智能操控裝置適用于3~35kV戶內中置柜、手車柜、固定柜、環網柜、等多種開關柜。具有一次模擬圖、帶電顯示、分合閘狀態指示、接地開關指示、儲能指示、手車位置指示、語音防誤提示、溫濕度手動/自動控制、RS485遠程通訊接口等多項功能，并可安裝多種操作旋鈕和轉換開關。產品采用微處理器控制，內部元件大部分為優質進口工業級品牌，具有穩定可靠、長壽命、抗干擾性強等優點，該產品較傳統的模擬顯示標牌具有顯示直觀操作方便等優點。

二、產品選型

三、AHYT-KC-3型

AHYT-KC-3開關狀態指示儀

是根據當前中壓系統開關柜技術發展而開發設計的一種新型的多功能、智能化模擬動態指示裝置。它集一次回路模擬圖、開關狀態、斷路器位置、接地閘刀位置、彈簧儲能狀態等多功能于一體，這些指示功能可分可合，用戶可根據需要選擇。該產品以一體化布局配套裝備于開關柜，將簡化開關柜的面板結構設計，美化開關柜的面板布局，完善開關狀態的指示功能和安全性能。

超薄型的結構，接線方式為左、右兩個側面的插拔式端子，并且把強、弱電的信號分開布線，保證了不會碰到中門內的斷路器，裝入中門后在后面板裝一防爆罩，同時將線纜封閉，以確保符合五防的要求，這種安裝方式適用于各種配置的開關柜。

一、 技術指標

1. 工作電壓：AC220V（寬電壓輸入：AC90～264V）50Hz ；DC120～370V；

2. 加熱工作電源：AC220V±10%　50Hz；

3. 整機功耗：≤4W；

4. 工作溫度：-10～70℃　相對濕度≤95%RH；

5. 存儲溫度：-40～80℃  相對濕度≤95%RH

6. 抗電磁干擾性能：符合IEC60255-22的標準規定；

7. 抗電強度：外殼與端子之間大于AC2000V；

8. 絕緣性能：外殼與端子之間大于100M?；

9. 體積：135.5x195.5x35mm；開孔尺寸：120x180mm；

安裝螺絲孔距：125x185mm；安裝螺絲孔徑：Φ4mm；

二、 面板指示圖及功能說明

1、解釋說明

01-1、01-2：工作位置指示           07：手、自動按鈕

02-1、02-2：試驗位置指示           08：加熱除濕指示燈

03：斷路器合閘指示                 09：儲能指示

04：斷路器分閘指示                 10：A、B、C三相電源指示

05：接地開關合閘指示               11：閉鎖、解鎖指示

06：接地開關分閘指示               12：電源指示

2、指示說明

斷路器狀態指示（無源觸點輸入） 　　　　    斷路器位置指示（無源觸點輸入）

合閘時，合閘觸點閉合，紅色模擬條亮；        工作位置觸點閉合時，紅色垂直模擬條亮；

分閘時，分閘觸點閉合，綠色模塊條亮；        實驗位置觸點閉合時，綠色水平模擬條亮；

接地閘刀位置指示（無源觸點輸入）　           彈簧儲能指示（無源觸點輸入）

觸點閉合，紅色模擬條亮，表示接地合閘；      觸點閉合，紅色燈亮，表示已儲能；

觸點斷開，紅色模擬條亮，表示接地?cái)嚅_；　       觸點斷開，紅色燈滅，表示未儲能；

注：失電狀態下所有的發光指示均不亮，只有高壓A、B、C 相燈亮，以上接點信號均來自斷路器的輔助接點。

3、高壓帶電指示部分說明

LED啟輝電壓（KV）：母線電壓×0.15～0.65；

閉鎖啟控電壓（KV）：母線電壓×0.65。

4、溫、濕度控制部分說明（1路溫度＋1路濕度）

1、當環境溫度小于 5℃或環境濕度高于90%RH 時，裝置啟動加熱；

2、當環境溫度高于 15℃時，加熱器自動停止加熱；

3、當環境濕度低于 80RH%時，加熱器停止加熱；

5、手動加熱開關說明

開關可處于自動或手動兩狀態，通常是在自動狀態，此時溫度控制邏輯同上，當按上開關后，則處于手動強制加熱狀態。

6、其它輔助功能說明

本裝置面板上，按用戶指定要求可選配柜內照明開關，用戶可直接在本裝置上進行相關操作

AHYT-KC-6型

AHYT-KC-6產品簡介

具有一次模擬圖、帶電顯示，分合閘狀態指示、接地開關指示．儲能指示．手車位置指示、語音防誤提示、溫濕度數字顯示、RS485遠程通訊接口等多項功能。產品采用微處理器控制，內部元件為優質進口工業級品牌，具有穩定可靠、長壽命、抗干擾性強等優點。該產品較傳統的模擬顯示標牌具有顯示直觀操作方便等優點。

1、產品功能及特點

1.1、智能化程度高：能夠進行斷路器的狀態顯示、手車位置顯示、隔離刀和接地刀狀態顯示、儲能顯示等（可根據用戶要求滿足各種顯示功能）。還可以判斷指示開關小車是處于試驗位置與工作位置之間還是處于柜體之外。

   1.2、能夠分別指示A、B，C三相是否帶電，同時提供帶電閉鎖接點。當帶電顯示器處于無電狀態下，閉鎖才可解除。

   1.3、可根據用戶需要在面板上設有合閘／分閘轉換開關、

就地／遠方轉換開關和儲能轉換開關等。

   1.4、對溫濕度采用數字YT-KC-6系列開關柜智能操控裝置用于3～35KV戶內中置柜、手車柜、固定柜、環網柜等多種開關柜．顯示，直接顯示柜內狀態。

       控制方式：可帶1—2路加熱器，當環境濕度≥90％RH時，啟動加熱，當≤75％RH時．退出加熱；當環境溫度≥40℃時，加熱器無條件退出．對于柜內溫濕度用戶也可根據需要自行設定。

   1.5、斷線報警：任何一路加熱器斷線，斷線指示燈亮。

   1.6、防誤語音提示： 操作者不在試驗位置誤合接地開關，裝置提示“請分接地開關”。

       操作者在斷路器合閘位置誤將手車推進或拉出，裝置提示“請分?jǐn)嗦菲鳌?/strong>

       操作者同時有以上兩條誤操作，裝置提示“請分?jǐn)嗦菲鳎?qǐng)分接地開關”

1.7、通訊功能：RS485接口，MODBus協議方式，通訊波特率最高達9600．可與變電站其他設備組成適時的微機防誤監控系統。

2、技術參數工作電源： AC220V，DC110V，DC220V

·工作環境：-20℃～+60℃

·控制范圍：0℃～+99℃

·控制精度：溫度±2℃  濕度±5%RH

·功耗：≤5W

·通訊：RS485 波特率1200 2400 4800 9600（可選）

·抗電強度：外殼與端子間大于AC2000V

·絕緣性能：外殼與端子間大于1000MΩ

抗震性：10～55～10HZ  2g  1min

二、 儀器功能介紹

1、 儀器面板功能圖

01 斷路器合閘指示

2 斷路器分閘指示

03（1）03（2）試驗位置指示

04（1）04（2）工作位置指示

05 接地開關合指示

06 接地開關分指示

07 儲能指示

8 帶電指示及閉鎖

9 語音提示

10 溫濕度顯示及控制

三、 安裝方式

1、儀器的安裝方式：嵌入式

2、儀器的外形及安裝

3、溫濕度傳感器的安裝方式：

   3.1、采用固定式安裝

   3.2、傳感器與儀器的鏈接采用接口插件方式。

4、帶電傳感器技術指標：

4.1、LED啟輝電壓（kV）：母線電壓×0.15；
　　4.2、閉鎖啟控電壓（kV）：母線電壓×0.65；

四、 操作說明

1、按確認鍵進入設定：

顯示00.1  表示模式1  設定溫度

當溫度>設定值，加熱器禁止工作；

當溫度<設定值-2(回差)，加熱器允許工作；

當溫度>設定值+10，過熱指示燈亮，背部“過熱報警”端子導通；

當溫度<設定值+5(回差)，過熱指示滅并停止輸出。

在模式1下用戶可自行設置基準溫度：

按▲鍵基準溫度上調5℃；

按▼鍵基準溫度下調5℃。

出廠默認基準溫度40℃。

2、再按一次確定鍵：

顯示00.2 表示模式2   設定濕度

當濕度>設定值、且環溫正常，加熱器工作，加熱指示燈亮；

當濕度<設定值-15(回差)，加熱器停止工作；

本機具有斷線檢測功能，當濕度>設定值，環溫正常，

加熱器卻無法正常啟動時，斷線指示燈亮，表示加熱器斷線。

在模式2下用戶可自行設置基準濕度：

按▲鍵基準濕度上調5%RH；

按▼鍵基準濕度下調5%RH。

出廠默認基準濕度90%RH。

3、再按一次確定鍵：

顯示00.3 表示式樣  設定通訊地址

      如 00.1表示本機地址為1。

在模式3下用戶可自行設置本機通訊地址：

按▲鍵地址加1；

按▼鍵地址減1。

出廠默認通訊地址為01，用戶需現場自行設置。

4、再按一次確定鍵， 進入正常采集模式

五、使用及調試方法

1、產品均為嵌入式結構，只需在開關柜面板上開好孔，再將其固定在面板上即可；

2、按端子圖接好線并校對正確后，通入電源；

3、將各開關量輸入斷短接，檢查其功能是否正常；

4、溫濕度控制功能，用嘴對傳感器吹氣，至加熱指示燈亮，加熱輸出端導通；

5、帶電顯示器輸入端分別接上高壓帶電傳感器，任一相高壓帶電時，相應高壓帶電紅色指示燈亮，三相都不帶電時，閉鎖解除綠色指示燈亮。

六、 產品定貨須知

用戶訂貨時，請?zhí)峁┫鄳?yīng)說明及參數：

1、 提供一次方案圖；

2、 產品名稱、型號及數量（參照命名方式及意義），特殊功能請注明；

3、 裝置輸入電源：AC:220V  DC:110V  DC220V；

4、 溫濕度傳感器接線長度；

5、 加熱器功率及數量（加熱器電壓均為AC220V）；

6、 收貨單位、郵編、地址、收貨人及聯系電話等。
